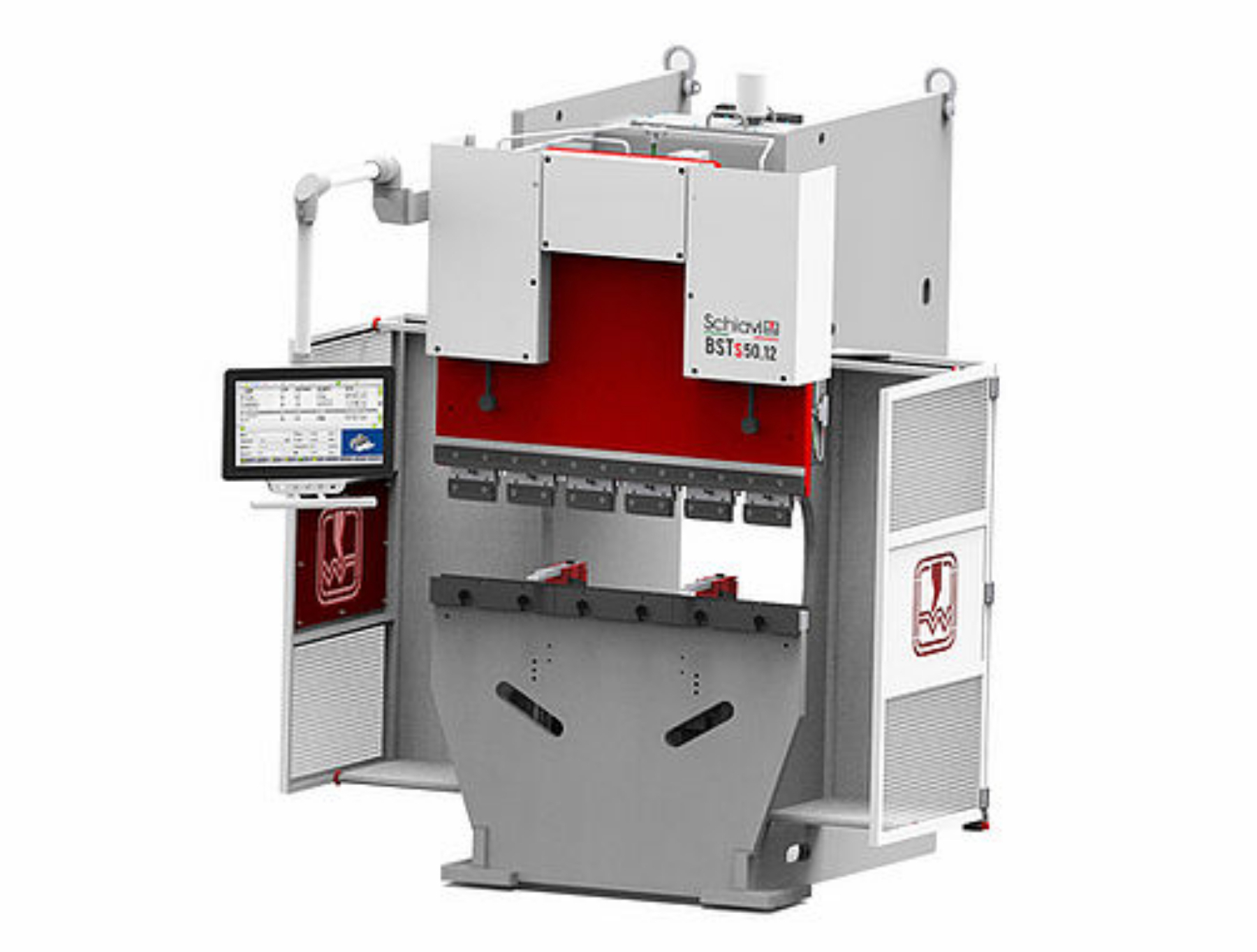

Presse piegatrici modello BSTS

SEMPLICITÀ PERFORMANTE

La gamma BSTs garantisce sicurezza e flessibilità in un pacchetto competitivo. Questa piegatrice è progettata per le lavorazioni che necessitano piegature semplici e veloci, ma necessitano della precisione e costanza garanzia del nome Schiavi. Dotata di 4 assi (Y1, Y2, X, R), i modelli di BSTs variano da 500 kN - 1,2 metri a 1250 kN - 4 metri.

Vantaggi

Service specializzato Schiavi Macchine Assistenza remota & Help Desk
Natural Crowning System

Compatibile con software da ufficio Bending System

CARATTERISTICHE BSTS

Tavolo inferiore composto

Mantenendo il principio classico dei cilindri laterali che movimentano il tavolo superiore, il tavolo inferiore composto permette di correggere ed annullare automaticamente le deformazioni dei tavoli assicurandone il parallelismo. La distanze degli utensili durante la piega rimane in questo modo costante su tutta la lunghezza di piegatura garantendo un risultato nale di ottima qualità.

SK12 - Sistema a controllo numerico

La pressa BSTs è dotata di un controllo numerico SK12 con funzionamento interno a microprocessore. Il CNC SK12 è il modello compatto della gamma ed è realizzato con tutti i criteri delle più recenti tecnologie. Rappresenta la soluzione ideale per le presse piegatrici a 4 assi (X – R – Y1 – Y2). Rapidità e facilità aiutano l’operatore nelle fasi di piegatura. A richiesta si può installare la ricerca automatica 2D della sequenza di piega.

Centraggio rigoroso

Il tavolo superiore è guidato da 4 coppie di cuscinetti che scorrono su piste in acciaio temprate, retti cate e solidali ai anchi della macchina. Il centraggio e l’allineamento dei tavoli è garantito dall’elevata distanza tra i cuscinetti superiori ed inferiori. Le due righe ottiche sono collegate all’elettronica di gestione della pressa, permettendo così di controllare la portata dell’olio tramite le servo-valvole.

SCHEDA TECNICA BSTS

Modello BSTS 50.12 50.20 80.25 125.30 125.40
Forza di Piegatura kn 500 500 800 1250 1250
Lunghezza delle Tavole mm 1250 2090 2550 3140 4200
Passaggio fra le Spalle mm 850 1560 2120 2700 3760
Profondità Incavo mm 405 405 405 420 405
Corsa Massima mm 150 150 200 200 200
Luce Massima tra le Tavole mm 350 350 400 400 400
Altezza Piano di Lavoro mm 900 910 910 960 960
Larghezza Piano di Lavoro mm 60 60 60 90 180
Quantità Intermediari 6 10 12 15 21
Velocità di Avvicinamento mm/s 150 150 150 150 150
Velocità di Lavoro Regolabile mm/s 1-9 1-9 1-9 1-9 1-9
Velocità di Ritorno mm/s 80 135 120 120 120
Potenza Motore (Motore Trifase 380V 50Hz) kw 3 3 5,5 11 11
Peso Approssimativo della Pressa kg 3700 5500 5800 8200 12300
Lunghezza Massima mm 2100 2870 3370 3980 5010
Larghezza mm 1370 1560 1560 1820 1825
Altezza mm 2410 2410 2410 2720 2720

Note: Le specifiche tecniche sono soggette a variazioni. se necessario, si prega di contattare il personale di riferimento.

Perché Schiavi

  • Tavole porta utensili indeformabili per eliminare l'effetto "schiena d'asino". (sistema brevettato)
  • Dal 1984 Schiavi produce sistemi a controllo numerico. La chiave del successo è un software semplice ed intuitivo.
  • Piegatura precisa senza strumenti di centinatura.
  • Sistemi a basso consumo energetico.
  • Tecnici specializzati Schiavi.
    Assistenza da remoto & Help desk
  • Sviluppo continuo per anticipare le richieste del mercato.
