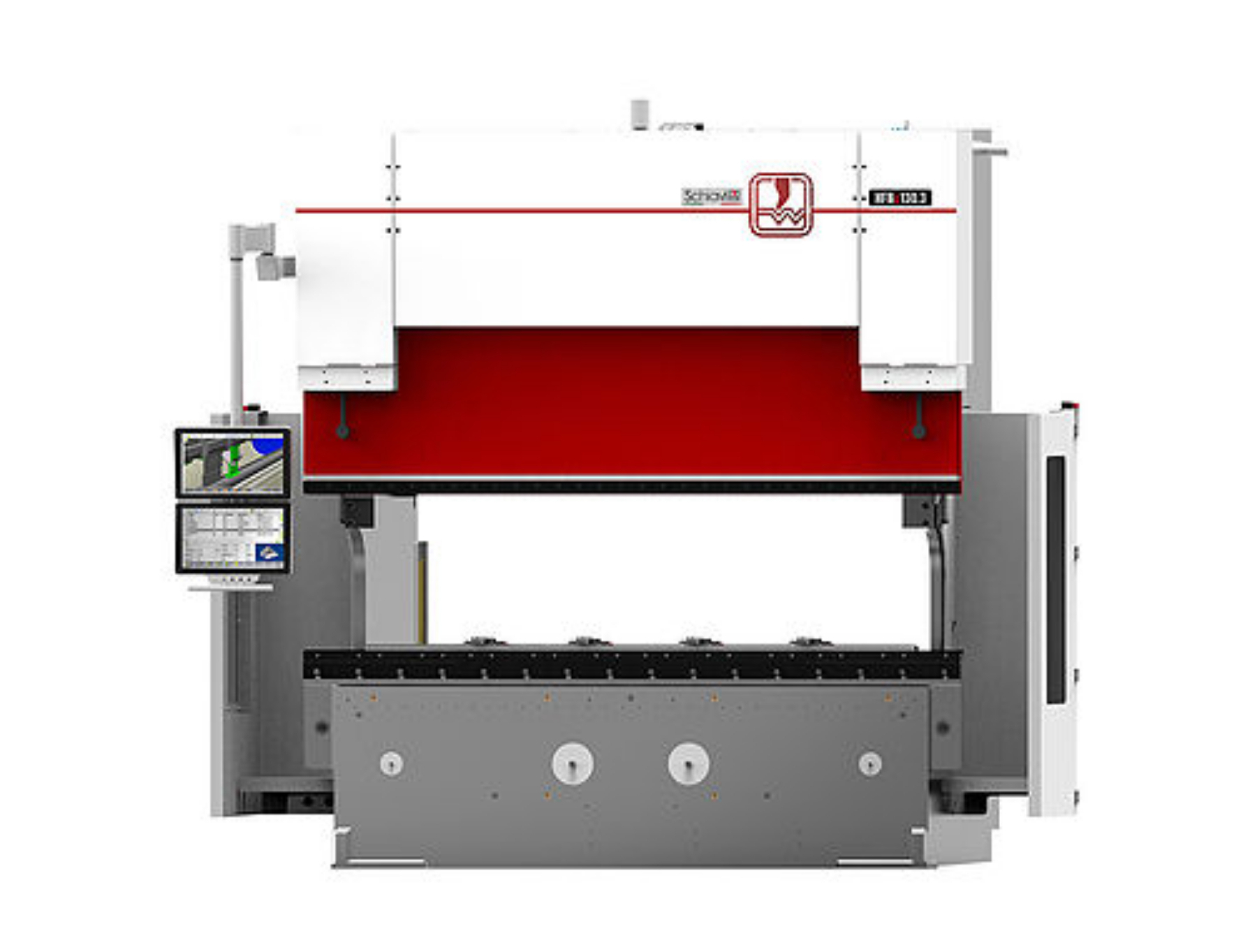

Presse piegatrici modello HFBx

PRECISIONE IN GRANDE

Le presse piegatrici della gamma HFBx rappresentano il modello più avanzato nell’automazione del processo di piegatura. Il modello HFBx è una pressa ad altissime prestazioni che si caratterizza per le notevoli dimensioni geometriche di corsa (500 mm) e di luce ( no a 1000 mm) tra le tavole. L’ampia luce tra le tavole rende possibile la lavorazione di scatolati di grosse dimensioni mantenendo alta la velocità di lavoro. Concepita per facilitare lo svincolo e l’estrazione di pezzi dal pro lo complesso è particolarmente adatta a soluzioni robotizzate. Grazie alla velocità di avvicinamento (≈250 mm/s) e di risalita (≈250 mm/s) della tavola superiore le presse HFBx permettono di mantenere uno standard produttivo elevato.

Features

Service specializzato Schiavi Macchine
Assistenza remota & Help Desk
Natural Crowning System 
ATLAS & ATLAS Pro 
Compatibile con software da ufficio Bending System
Schiavi TXP - Cambio Utensili Automatico

VANTAGGI HFBx

Tavolo inferiore composto

Il tavolo inferiore composto è frutto di un brevetto internazionale e, mantenendo il principio classico dei cilindri laterali che movimentano il tavolo superiore, permette di correggere ed annullare automaticamente le deformazioni dei tavoli assicurandone il parallelismo. La distanza degli utensili durante la piega rimane costante su tutta la lunghezza di piegatura garantendo così un risultato di ottima qualità.

Personalizzazioni e automazione

HFBx amplia la scelta per le personalizzazioni, i software disponibili e le integrazioni con sistemi automatici. Sistemi di sicurezza che garantiscono rapidità, riscontri posteriori no a 12 assi, sistemi di ausilio all’operatore e l’intera gamma software da uf cio Task84.

Centraggio rigoroso e "Collo di Cigno"

Il tavolo superiore è guidato da 4 coppie di cuscinetti che scorrono su piste in acciaio temprate, retti cate e solidali ai anchi della macchina. Il centraggio e l’allineamento dei tavoli è garantito dall’elevata distanza tra i cuscinetti superiori ed inferiori. Grazie all’uso innovativo di una struttura supplementare a “collo di cigno” è possibile misurare con precisione la distanza tra le tavole, indipendentemente dalle essioni strutturali tipiche del processo di piegatura.

SCHEDA TECNICA HFBx

Modello HFBX		130.30	130.40	170.30	170.40	220.30	220.40
Forza di Piegatura	kn	1300	1300	2200	2200	2200	2200
Lunghezza delle Tavole	mm	3140	4200	3220	4280	3220	4280
Passaggio fra le Spalle	mm	2700	3760	2700	3760	2700	3760
Profondità Incavo	mm	420	420	520	520	520	520
Corsa Massima	mm	500	500	500	500	500	500
Luce Massima tra le Tavole	mm	800	800	800	800	800	800
Altezza Piano di Lavoro	mm	960	960	960	960	960	960
Larghezza Piano di Lavoro	mm	90	180	180	180	180	180
Quantità Intermediari	n°	15	21	16	21	16	21
Velocità di Avvicinamento	mm/s	250	250	240	240	240	240
Velocità di Lavoro Regolabile	mm/s	1-10	1-10	1-10	1-10	1-10	1-10
Velocità di Ritorno	mm/s	250	250	220	220	220	220
Potenza Motore (Motore Trifase 380V 50Hz)	kw	15	15	22	22	22	22
Potenza Inverter	kw	15	15	22	22	22	22
Peso Approssimativo della Pressa	kg	14200	15800	20500	22800	20500	22800
Lunghezza Massima	mm	4200	5040	4200	5070	4200	5070
Larghezza	mm	2150	2150	2200	2200	2200	2200
Altezza	mm	3990	3990	4300	4310	4300	4310

Note: Le specifiche tecniche sono soggette a variazioni. se necessario, si prega di contattare il personale di riferimento.

Perché Schiavi

Tavole porta utensili indeformabili per eliminare l'effetto "schiena d'asino". (sistema brevettato)
Dal 1984 Schiavi produce sistemi a controllo numerico. La chiave del successo è un software semplice ed intuitivo.
Piegatura precisa senza strumenti di centinatura.
Sistemi a basso consumo energetico.
Tecnici specializzati Schiavi.
Assistenza da remoto & Help desk
Sviluppo continuo per anticipare le richieste del mercato.
