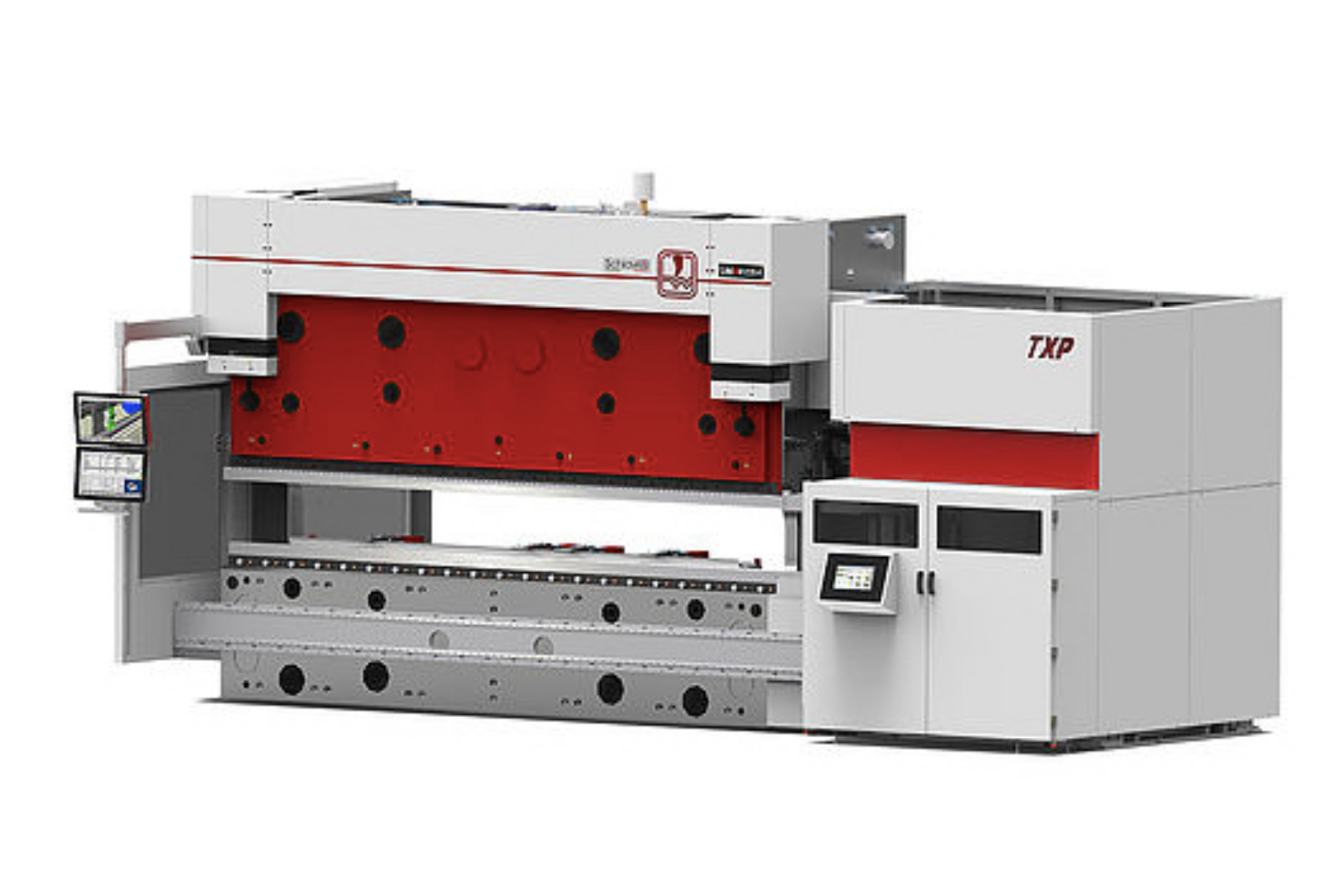

Presse piegatrici modello LineAr

L'EVOLUZIONE DELLA PIEGA

Con tecnologia brevettata per la neutralizzazione dell'effetto ‘schiena d'asino‘

LineAr è il top di gamma Schiavi. La pressa piegatrice LineAr rivoluziona il mondo della piegatura eliminando l’effetto “schiena d’asino” con una soluzione brevettata a livello internazionale che mantiene perfettamente orizzontali i piani dei tavoli superiore e inferiore. LineAr è sinonimo di velocità, ottima qualità e grande forza di piegatura. La gamma LineAr varia dai 3 a 12 metri raggiungendo i 12000 kN di forza di piegatura. Grazie ad un innovativo principio costruttivo, brevettato a livello internazionale, molti dei modelli delle presse LineAr, pur appartenendo alla gamma delle grandi macchine, possono essere personalizzati ed installati senza fossa di alloggiamento.

Features

Service specializzato Schiavi Macchine
Assistenza remota & Help Desk
Crowning Free System

ATLAS & ATLAS Pro
Schiavi TXP - Cambio Utensili Automatico
Compatibile con software da ufficio Bending System
Efficiency

Linear Plus

VANTAGGI LineAr

Crowning free system

Le tavole superiori e inferiori sono brevettate a livello internazionale. Il brevetto preserva un sistema innovativo che fa della pressa LineAr la numero uno sul mercato. Il sistema, più compatto rispetto a quelli tradizionali, permette di mantenere orizzontali le tavole tra loro senza subire deformazioni garantendo una piegatura rettilinea e priva di “schiene d’asino”. Il sistema è composto da triplo tavolo a “sandwich” che distribuisce in modo uniforme le forze di piegatura lungo i tavoli porta utensili superiore ed inferiore, garantendone il parallelismo lungo tutta la lunghezza della macchina.

Personalizzazioni e automazione

LineAr amplia la scelta per le personalizzazioni, i software disponibili e le integrazioni con sistemi automatici. Sistemi di sicurezza che garantiscono rapidità, riscontri posteriori fino a 12 assi, sistemi di ausilio all’operatore e l’intera gamma software da ufficio Task84.

Centraggio rigoroso e "Collo di Cigno"

Il tavolo superiore è guidato da 4 coppie di cuscinetti che scorrono su piste in acciaio temprate, rettificate e solidali ai fianchi della macchina. Il centraggio e l’allineamento dei tavoli è garantito dall’elevata distanza tra i cuscinetti superiori ed inferiori. Grazie all'uso innovativo di un “Collo di Cigno” supplementare è possibile misurare con precisione la distanza tra le tavole, indipendentemente dalle flessioni strutturali tipiche del processo di piegatura.

SCHEDA TECNICA LineAr

Modello LINEAR 130.30 220.40 400.40 400.60 630.40 630.60 630.70 800.60 1000.80 1000.10 12000.12
Forza di Piegatura kn 1300 2200 4000 4000 6300 6300 6300 8000 10000 10000 12000
Linear Plus Optional* * * * * * - - - - - - -
Lunghezza delle Tavole mm 3200 4200 4200 6280 4200 6200 7200 6200 8300 10300 12300
Passaggio fra le Spalle mm 2840 3700 3520 5520 3520 5520 6520 5490 7520 9520 11520
Profondità Incavo mm 450 450 520 520 520 520 520 520 520 520 520
Corsa Massima mm 320 320 450 450 400 450 400 400 400 400 400
Luce Massima tra le Tavole mm 600 600 750 750 750 750 750 750 900 900 900
Altezza Piano di Lavoro mm 935 977 990 1020 1010 973 905 850 910 910 820
Larghezza Piano di Lavoro mm 60 60 60 60 100 60 60 60 60 100 100
Quantità Intermediari n° 15 21 21 31 21 31 36 31 42 52 62
Velocità di Avvicinamento mm/s 200 220 120 140 120 100 100 100 80 80 80
Velocità di Lavoro Regolabile mm/s 1-10 1-10 1-8 1-8 1-8 1-8 1-8 1-8 1-8 1-8 1-8
Velocità di Ritorno mm/s 200 200 115 130 60 60 60 100 60 60 60
Potenza Motore (Motore Trifase 380V 50Hz) kw 22 22 37 37 37 37 37 75 75 75 90
Potenza Inverter kw 22 22 37 37 - 37 - 75 - - -
Peso Approssimativo della Pressa kg 12300 22000 23500 36300 41000 55000 70000 65000 100000 100000 200000
Lunghezza Massima mm 4100 5060 5330 6900 5700 6980 8700 7320 9700 11700 13700
Larghezza mm 2050 2050 1900 2100 2450 2450 2450 2600 2850 2850 3000
Altezza mm 3000 3230 3900 4025 4620 4640 4515 4750 4750 5000 5200
Altezza Fianco mm - - - - 4110 4085 4000 4325 4735 4935 5140
Parte Sottosuolo Tavolo mm - - - - - 650 850 920 1050 1550 2000
Parte Sottosuolo Fianco mm - - - - - - - 425 490 375 985

Note: Le specifiche tecniche sono soggette a variazioni. se necessario, si prega di contattare il personale di riferimento.

Perché Schiavi

  • Tavole porta utensili indeformabili per eliminare l'effetto "schiena d'asino". (sistema brevettato)
  • Dal 1984 Schiavi produce sistemi a controllo numerico. La chiave del successo è un software semplice ed intuitivo.
  • Piegatura precisa senza strumenti di centinatura.
  • Sistemi a basso consumo energetico.
  • Tecnici specializzati Schiavi.
    Assistenza da remoto & Help desk
  • Sviluppo continuo per anticipare le richieste del mercato.
